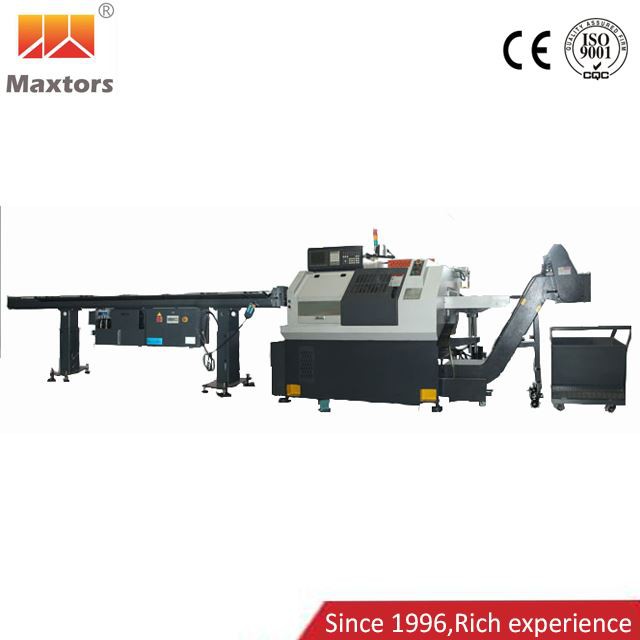

Hallandi rúm CNC beygja

Vörukynning

CNC rennibekkir má skipta í tvær gerðir: lárétt og lóðrétt. Hægt er að skipta láréttum CNC rennibekkjum í tvær gerðir: hallandi rúm og flat rúm. Helsti munurinn á þeim er hæðarhornið á CNC rennibekknum. Meðal þeirra er Inclined Bed CNC Turning hagkvæm CNC beygja miðstöð, sem hefur kosti háhraða og mikillar nákvæmni, og getur lokið beygjuvinnu ýmissa efna. Það er þróað út frá meginreglunni um CNC vinnslu og hefur sterka viðeigandi. Það getur vel lokið vinnslu sumra flókinna hluta með mikilli vinnslu nákvæmni kröfur. Hvað varðar skipulag CNC vélbúnaðar, stífleika, nákvæmni, getu til að fjarlægja flís osfrv., er það einnig verulega hærra en CNC rennibekkir með flatum rúmum.



Eiginleikar

1. The Inclined Bed CNC Turning samþykkir eitt stykki, fullkomlega lokuð ryðfríu stáli hönnun, svo það er ekki auðvelt að leka efni eða vatni og hefur mikla stífni.

2. Snældalagið er mjög nákvæmt og hraðinn getur náð 4000r á mínútu.

3. Hánákvæmni kúluskrúfa HIWIN/PMI hefur hraðan fóðurhraða og mikla vinnu skilvirkni.

4. Það getur lokið margs konar vinnslu í einu með búnaði eins og servóknúnum fræsingum, sem sparar mikinn tíma.

5. 8-12 stöð vökva virkisturn gerir það auðvelt að vinna flókna hluta.



Vörulýsing

Atriði		Eining	HL202-J430	HL202-J430A	HL202-T360	HL202-T360A
Að vinna Getu	Max swing dia.over rúm	Mm	Φ480	Φ480	Φ520	Φ520
	Hæð frá renniplötu að snælda miðju	mm	111	111	111	111
	Max.Beygja Dia.	Mm	Φ380	Φ380	Φ380	Φ380
	Hámarkslengd vinnustykkis	Mm	360	360	360	360
Snælda	Snælda Thru-Hole Dia.	Mm	Φ56	Φ58	Φ56	Φ58
	Snælda gerð	/	A2-5	A2-6	A2-5	A2-6
	Chuck Stærð	Tomma	6	8	6	8
	Hámark Snældahraði	snúningur á mínútu	4000	4000	4000	4000
	Max.Bar Dia.Pass Snælda	Mm	Φ33	Φ45	Φ33	Φ45
	Snælda mótor	KW	5.5	7.5	5.5	7.5
Fæða	X Axis Travel	Mm	430	430	180	180
	Z Ás Ferðalög	Mm	450	450	450	450
	Y Ás Ferðalög	Mm	/	/	/	/
	X/Z ás mótor Tog	N.m	9.6	9.6	9.6	9.6
	Lifandi virkisturn Live Tool Motor Torque		/	/	/	/
	X-ás kúluskrúfa þvermál/Pitch	Mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z-ás kúluskrúfa þvermál/Pitch	Mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Y-ás kúluskrúfa þvermál/Pitch	Mm	/	/	/	/
	Rapid federate (X/Z/Y)	m/mín	X25/Z25	X25/Z25	X25/Z25	X25/Z25
Verkfæri virkisturn	Gerð verkfæra		/	/	Servó	Servó
	Verkfæri nr.		/	/	8/12	8/12
	Breytingartími verkfæra (aðliggjandi)	s	/	/	0.35	0.35
	Stærð verkfærahaldara	Mm	20×20/Φ32/Φ25	20×20/Φ32/Φ25	20×20/Φ32	20×20/Φ32
Gangtegundarverkfæri	Gerð verkfærahaldara		2 sett (Squre & Round)	2 ferningur plús 2 umferð	2 sett (Squre & Round)	2 sett (Squre & Round)
Bakstokkur	Tailstock ermi taper	/			MT4	MT4
	Skottvagn ermi dia./ Ferðalög	Mm			Φ63/80	Φ63/80
Nákvæmni	Staðsetningarnákvæmni (X/Z/Y)		±0.008/300	±0.008/300	±0.008/300	±0.008/300
	Nákvæmni endurstaðsetningar (X/Z/Y)		±0.004/300	±0.004/300	±0.004/300	±0.004/300
Aðrir	Vélarstærð (L×B×H)	Mm	2220×1610×1800	2220×1610×1800	2220×1610×1800	2220×1610×1800
	Þyngd vél	KG	3000	3000	3300	3300
CNC stjórnandi	SYNTEC 21TA		Std.	Std.	Std.	Std.
	FANUC% 2fSiemens% 2fMitsubishi		Opt.	Opt.	Opt.	Opt.



Staðalbúnaður:

CNC stýrikerfi: Fanuc eða Siemens eða Mitsubishi þegar þú velur Spindle Bearing: Japan NSK eða Germany FAG P4 class. Vökvaspenna: Japan HOWA Hollow Vökvakerfi: Japan HOWA Hollow Línuleg leiðarbraut: Japan THK eða Þýskaland Rexroth. Blýskrúfa: Taiwan HIWIN/PMI/Yintai nákvæmni kúluskrúfa Blýskrúfa legur: Japan NSK eða Þýskaland ESKY virkisturn: Taiwan Liuxing 8 stöður Vökvastöð: Framleitt í Taívan fræga vörumerki Viðvörunarlampi Sjálfsmurningarkerfi Kælikerfi



Optiona Aukabúnaður:

Vökvavirki virkisturn: 12-Staðsetja sjálfvirkt spónafæriband Sjálfvirk stangafóðrun











Q1. Hvernig get ég fengið tilboð?

A. Skildu eftir okkur skilaboð með kaupkröfum þínum og við munum svara þér ASAP. Og þú getur haft samband við okkur beint með viðskiptastjóra eða síma.



Q2. Getur þú útvegað sérsniðna CNC beygju með hallandi rúmi eða SPM (vél með sérstökum tilgangi)?

A. Já, við bjóðum upp á snjallar CNC lausnir fyrir viðskiptavini okkar, til að auka skilvirkni.



Q3. Getur þú veitt þjálfun fyrir notkun CNC véla?

A. Já, ókeypis þjálfun í MAXTORS Factory er í boði.



Q4. Hver eru ábyrgðarskilmálar þínir?
A. Við munum útvega varahluti fyrir varahluti sem reynast gallaðir í 12 mánuði. Aukin ábyrgð er í boði við kaup.

Vinsamlegast hafðu samband við MAXTORS CNC sölufulltrúa þinn til að fá frekari upplýsingar.



Q5. Hver er afhendingartíminn og hver er pakkinn?

A. Venjulega er afhendingartími um einn mánuður. Allar CNC vélarnar okkar eru pakkaðar með sjóhæfum pakka.
