Vörukynning

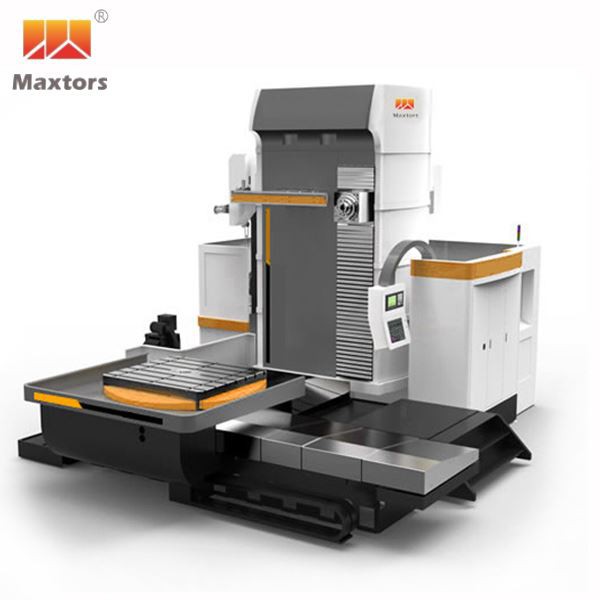

CNC boring miller er sjálfvirkur vinnslubúnaður þróaður á grundvelli venjulegra mölunarvéla. Vinnslutækni þessara tveggja er í grundvallaratriðum sú sama og uppbyggingin er líka nokkuð svipuð. Búnaðurinn er af tveimur gerðum án verkfæratímarits og með verkfæratímariti. Meðal þeirra er gerð með verkfæratímariti einnig kölluð vinnslustöð. Búnaðurinn er fáanlegur í láréttum eða tvöföldum dálkum, þú getur valið mismunandi stærðir og gerðir eftir þínum þörfum. Það er hægt að nota það á skilvirkan hátt til að véla hluta, mót og steypu af ýmsum stærðum til að draga úr framleiðslukostnaði og auka hagkvæmni.

Eiginleikar Vöru

CNC leiðinlegur miller getur unnið aðlögunarhæfa og sveigjanlega hluta, og það hefur mikla framleiðslu skilvirkni. Fyrir hluta með flóknar útlínur eða stærðir sem erfitt er að vinna með venjulegum vélum er einnig auðvelt að klára það því eftir eina klemmu og staðsetningu getur búnaðurinn unnið hluta sem krefjast fjölvinnsluvinnslu. Búnaðurinn hefur ekki aðeins mikla vinnslunákvæmni og áreiðanlega vinnslugæði, heldur getur hann einnig í raun forðast rekstrarvillur af völdum mannlegra þátta. Þökk sé mikilli framleiðslu sjálfvirkni getur það dregið verulega úr vinnuafli rekstraraðila.

Vörulýsing

Fyrirmynd	Eining	MHBM110	MHBM110A	MHBM110B	MHBM130
Ferðalög
X Travel (Staðlað)	mm	2500	2500	2500	2000
X Ferðalög (valfrjálst)	mm			3000/3500	2500/3000/3500
Y Travel (Staðlað)	mm	1800	1800	2200	2200
Y Ferðalög (valfrjálst)	mm				2600
Z Travel (Staðlað)	mm	1500	1500	1500/2000 (valkv.)	1500/2000 (valkv.)
W Ferðalög (Staðlað)	mm	400	550	550	700
Snælda
Snælda miðju að borðyfirborði	Mm	0~1800	0~1800	0~2200	0~2200
Snælda nef að borði miðju	Mm	100~2000	150~2200	150~2200	-40~2160
Snælda þv.	mm	110	110	110	130
Snælda taper		ISO50	ISO50	ISO50	ISO50
Snældahraði (venjulegur)	snúningur/mín	35~3500	35~3500	35~3500	35~3000
Snældahraðabreyting		2 vaktir	2 vaktir	2 vaktir	2 vaktir
Akstursaðferð		Gírkassi	Gírkassi	Gírkassi	Gírkassi
Vinnuborð
Stærð vinnuborðs (valfrjálst)	mm	1250×1250		1400×1600	1400×1600 (1600×1800)
Vísunarhorn	gr	1 gráðu (Std.)0.001 gráðu (val)	1 gráðu (Std.)0.001 gráðu (val)	1 gráðu (Std.)0.001 gráðu (val)	1 gráðu (Std.)0.001 gráðu (val
Benchmark Hole Dia.	mm	60H7	60H7	140H7	Φ140H7
Hámark Hleðst á borð	KG	5000	6000	8000	8000/10000
T-rauf	mm	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
Nákvæmni verðtryggingar	sek	15 gráður	15 gráður	15 gráður	15 gráður
Endurtekin staðsetningarnákvæmni	sek	4"	4"	4"	4"
Nákvæmni kóðara	sek	±5"	±5"	±5"	±5"
Akstursaðferð
XYZ ás		Beint	Beint	Beint	Beint
W ás		Gerð beltis	Gerð beltis	Gerð beltis	Gerð beltis
Y-ás mótvigt		Jafnvægisblokk	Jafnvægisblokk	Vökvakerfi	Vökvakerfi
Fóðurhraði
X/Y/Z/W skurðarhraði	m/mín	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
X/Y/Z/W Hraðfóðurhraði	m/mín	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Axial akstur
X Axis kúluskrúfa	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Y-ás kúluskrúfa	mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z-ás kúluskrúfa	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W Axis kúluskrúfa	mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (valfrjálst)
Verkfæri Stærð		40	40	40	60
Verkfæravalsaðferð		Algildi	Algildi	Algildi	Algildi
Tól Breyta Tegund		Arm gerð	Arm gerð	Arm gerð	Arm gerð
Gerð verkfæraskafts		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Hámark Þyngd verkfæra	KG	25	25	25	25
Hámark Lengd verkfæra	mm	500	500	500	500
Hámark Verkfæri Dia. (Nr. Aðliggjandi)	mm	125/250	125/250	125/250	Φ125/250
Snælda & mótor
Snælda mótor	KW	FANUC 15/18.5	FANUC 15/18.5	FANUC 15/18.5	FANUC 22/30
Snælda Max. Tog	Nm	787/965	787/965	787/965	3002/4093
Nákvæmni
Staðsetningarnákvæmni	mm	±0.010	±0.010	±0.010	±0.010
Endurtekin staðsetningarnákvæmni	mm	±0.005	±0.005	±0.005	±0.005
Aðrir
Loftþrýstingur óskaður	kgf/ cm²	6	6	6	6
Kraftur óskaður	KVA	45	45	55	85
Stærð vatnstanks	L	315	315	315	315
Fótspor
Lengd	mm	5430	5430	5970	7970
Breidd	mm	6450	6450	6080	6080
Hæð	mm	4590	4590	4990	4790
Þyngd	KG	33000	33500	34000	40000

Fyrirmynd	Eining	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
Ferðalög
X Travel (Staðlað)	mm	2500	2000	3500	4500
X Ferðalög (valfrjálst)	mm	3000/3500	2500/3000/3500	4500/5500	5500
Y Travel (Staðlað)	mm	2200	2200	2600	3500
Y Ferðalög (valfrjálst)	mm		2600	3500
Z Travel (Staðlað)	mm	1500/2000 (valkv.)	1500/2000 (valkv.)	1500/2000 (valkv.)	2000/2500 (valkv.)
W Ferðalög (Staðlað)	mm	550	700	700	700
Snælda
Snælda miðju að borðyfirborði	Mm	0~2200	0~2200	0~2600	0~3500
Snælda nef að borði miðju	Mm	150~2200	-40~2160	100~2300	200~2900
Snælda þv.	mm	110	130	130	130
Snælda taper		ISO50	ISO50	ISO50	ISO50
Snældahraði (venjulegur)	snúningur/mín	35~3500	35~3000	35~3000	35~3000
Snældahraðabreyting		2 vaktir	2 vaktir	2 vaktir	2 vaktir
Akstursaðferð		Gírkassi	Gírkassi	Gírkassi	Gírkassi
Vinnuborð
Stærð vinnuborðs (valfrjálst)	mm	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
Vísunarhorn	gr	1 gráðu (Std.)0.001 gráðu (val)	1 gráðu (Std.)0.001 gráðu (val	1 gráðu (Std.)0.001 gráðu (val	1 gráðu (Std.)0.001 gráðu (val
Benchmark Hole Dia.	mm	140H7	Φ140H7	330H7	330H7
Hámark Hleðst á borð	KG	8000	8000/10000	15000/20000	20000/25000
T-rauf	mm	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
Nákvæmni verðtryggingar	sek	15 gráður	15 gráður	15 gráður	15 gráður
Endurtekin staðsetningarnákvæmni	sek	4"	4"	4"	4"
Nákvæmni kóðara	sek	±5"	±5"	±5"	±5"
Akstursaðferð
XYZ ás		Beint	Beint	Beint	Beint
W ás		Gerð beltis	Gerð beltis	Gerð beltis	Gerð beltis
Y-ás mótvigt		Vökvakerfi	Vökvakerfi	Vökvakerfi	Vökvakerfi
Fóðurhraði
X/Y/Z/W skurðarhraði	m/mín	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
X/Y/Z/W Hraðfóðurhraði	m/mín	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Axial akstur
X Axis kúluskrúfa	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Y-ás kúluskrúfa	mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z-ás kúluskrúfa	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W Axis kúluskrúfa	mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (valfrjálst)
Verkfæri Stærð		40	60	60	60
Verkfæravalsaðferð		Algildi	Algildi	Algildi	Algildi
Tól Breyta Tegund		Arm gerð	Arm gerð	Arm gerð	Arm gerð
Gerð verkfæraskafts		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Hámark Þyngd verkfæra	KG	25	25	25	25
Hámark Lengd verkfæra	mm	500	500	500	500
Hámark Verkfæri Dia. (Nr. Aðliggjandi)	mm	125/250	Φ125/250	Φ125/250	Φ125/250
Snælda & mótor
Snælda mótor	KW	FANUC 15/18.5	FANUC 22/30	FANUC 22/30	FANUC 22/30
Snælda Max. Tog	Nm	787/965	3002/4093	3002/4093	3002/4093
Nákvæmni

14 VMC Linear Feature

Hefðbundin uppsetning

● Lóðrétt gerð

● BT40 8000rpm snælda

● Snælda olíukælir

● Snælda kælivökva stútkerfi

● XYZ Axis Línulegar teinar

● XYZ Axis Servo Motor

● Alveg lokuð skvettahlíf

● Rafmagnsskápahitaskipti

● Gagnaflutningsviðmót

● Sjálfvirkt smurkerfi

● Skurður kælivökvakerfi

● LED vinnulampi

● Ljós fyrir lok dagskrár

● Færanlegt rafrænt handhjól (MPG)

● Jöfnunarboltar og kubbar

● Skurður loftblásturskerfi

● CNC handbók og notkunarhandbók

● Kælivökvakerfi með flísskolun

● Vatnsgeymir

● Öryggishurð

● Transformer (Samkvæmt staðbundinni spennu)

● Mitsubishi CNC stjórnandi

Valfrjáls stilling

○BT/ISO/HSK-A63 10000~30000rpm snælda

○Kælivökva í gegnum snælda (CTS)

○ATC/Tool Magazine kerfi

○Rafmagnsskápur AC

○Skrúfa gerð Chip Conveyor kerfi

○Keðjugerð Chip Conveyor kerfi

○Snúningsborð 4. ás

○5. ás halla- og snúningsborð

○Línulegur mælikvarði

○Auto.Tool Mælikerfi

○Auto.Workpiece Mælikerfi

○CE merki

○Hækkun vélsúlu

○LNC/Syntec CNC stjórnandi

○FANUC/Siemens/Heidenhain CNC stjórnandi

○Aðrir Valmöguleikar eins og óskað er eftir

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

Algengar spurningar

Q1: Ertu viðskiptafyrirtæki eða framleiðandi?
A: Við erum verksmiðju.

Q2. Hvað með afgreiðslutímann?
A: Venjulegar vörur þurfa 15 ~ 45 daga.

Q3: Gefur þú sýnishorn? er það ókeypis eða aukalega?
A: Já, við gætum boðið sýnishornið ókeypis en borgum ekki flutningskostnað.

Q4. Hvernig sendir þú vörurnar og hversu langan tíma tekur það að koma?
A: Þar sem vélar okkar eru þungar vörur, verða venjulega sendar á sjó eða járnbrautum, líka með vörubíl einhvers staðar. Hversu lengi kemur það fer eftir staðsetningu.

Q5. Hver eru greiðsluskilmálar þínir?
A: Greiðsla<=5000USD, 100% in advance. Payment>=5000USD, 30 prósent T/T fyrirfram, jafnvægi fyrir sendingu. Ef þú hefur aðra spurningu, vinsamlegast ekki hika við að hafa samband við okkur.
