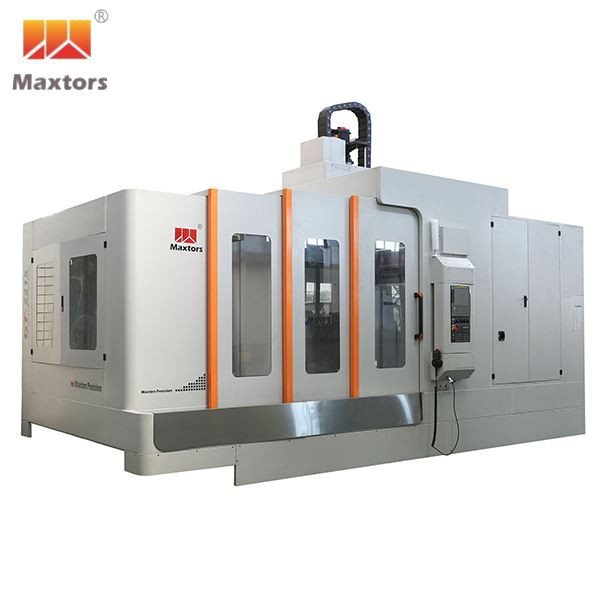

Portal Machining Center

Portal Machining Center notar aðallega hágæða búnað eins og gantry fræsar til vinnslu hluta. Gantry fræsarinn er fræsari með grindargátt og láréttu langt rúmi.

Hringdu í okkur

Vörulýsing

Portal vinnslustöð er sjálfvirkur vinnslubúnaður og notar hún aðallega hágæða búnað eins og gantry fræsar til að grófa vinnslu eða frágang á hlutum. Millivél þessa búnaðar er lárétt, langt rúm og samanstendur af gantry, rúmborði og rafstýrikerfi. Það hefur einkenni mikillar stífni, mikils skilvirkni, þægilegrar notkunar, einföldrar uppbyggingar og góðrar alhliða frammistöðu, sem getur hjálpað mörgum framleiðendum með lágum fjárfestingarkostnaði að framleiða marga hágæða hluta.

Vélin samþættir margar vinnsluaðgerðir í eina vinnslustöð svo hún er sjálfvirkari en hefðbundnar vinnsluaðferðir. Sömuleiðis dregur þessi vinnsluaðferð úr mannlegri þátttöku til að draga úr víddarvillum af mannavöldum. Vélin getur hjálpað notendum að auka hagkvæmni og draga úr launakostnaði. Portal vinnslustöðvar skila framúrskarandi gæðum og afköstum og vörurnar sem við framleiðum eru stranglega prófaðar, svo þú getur valið með sjálfstrausti.

Vörulýsing

Atriði	Eining	GT-2215
Ferðalög
X Ás Ferðalög	Mm	2200
Y Ás Ferðalög	Mm	1500
Z Ás Ferðalög	Mm	800
Snælda nef að borði	Mm	150-950
Fjarlægð milli dálks	Mm	1580
Vinnuborð
Stærð vinnuborðs	Mm	2200×1480
Hámarkshleðsla á borði	KG	6000
Snælda
Snældahraði	snúningur á mínútu	15000
Snælda taper		HSK-A63
Fóðurhraði
XYZ hraðfóðrun	m/mín	15/15/7.5
Skurður fóður	m/mín	7.5
ATC (OPT.)
Getu		24T
Nákvæmni
Staðsetningarnákvæmni	Mm	±0.008/300
Nákvæmni endurstaðsetningar	Mm	±0.005/300
Aðrir
Fótspor	Mm	6000×3000
Vélarhæð	Mm	3300
Þyngd vél	KG	18000
CNC stjórnandi		Siemens 828D

Staðlaðar stillingar (SIEMENS CNC stjórnandi)

Siemens 828D CNC stýrikerfi

HSK-A63 15000RPM snælda

XYZ Axis Servo mótor

Kælibúnaður fyrir vatnstank

Sjálfvirkt smurtæki

Ytri hlífðarhlíf

Snældablásturstæki

Snælda olíukælir

Rafmagns stjórnskápur

Spennubreytir

AC fyrir rafmagnsskáp

Handvirkur púlsgenerator (MPG)

Vinnulampi

Þriggja lita viðvörunarljós

LCD skjár

Verkfærakista

Jöfnunarpúðar

Notkunarhandbók

Helstu þættir

Nei.	hlutir	Merki
1	CNC stjórnandi	Siemens
2	X/Y/Z ás mótor	Siemens (7,2/5,2/5,2KW)
3	Kúluskrúfa	HIWIN/PMI (Φ63/Φ50/Φ50mm)
4	Línuleg leiðarbraut	HIWIN% 2fPMI (55/55/45 mm, Z-ás 4 tein)
5	Snælda	KENTURN/ROYAL
6	Snælda olíukælir	TNP/RUCOL
7	Vatns pumpa	Kólumbía
8	Servó tengi	R plús W/KTR
9	Smurkerfi	HERG
10	Rafkerfi aðal hluti	Schneider
11	AC fyrir rafmagnsskáp	RUCOL/ÓKEYPIS
12	MPG	TÓSOKU/SIEMENS
13	Spennubreytir	JUHVER/SUENNLIANG
14	Ytri hlífðarhlíf	MAXTORS

Valmöguleikar
	NEI.	HLUTI	MERKI	UPPRUNA	Athugið
	1	Sjálfvirkur verkfæraskipti	SANJET/AIMACH	Taívan/Kína
	2	Sjálfvirkt verkfæramælakerfi	BLUM/ MARPOSS/Maxtors	Þýskaland/Ítalía/Kína
	3	Sjálfvirkt mælikerfi fyrir vinnustykki	BLUM	Þýskalandi
