5. ás CNC fræsivél

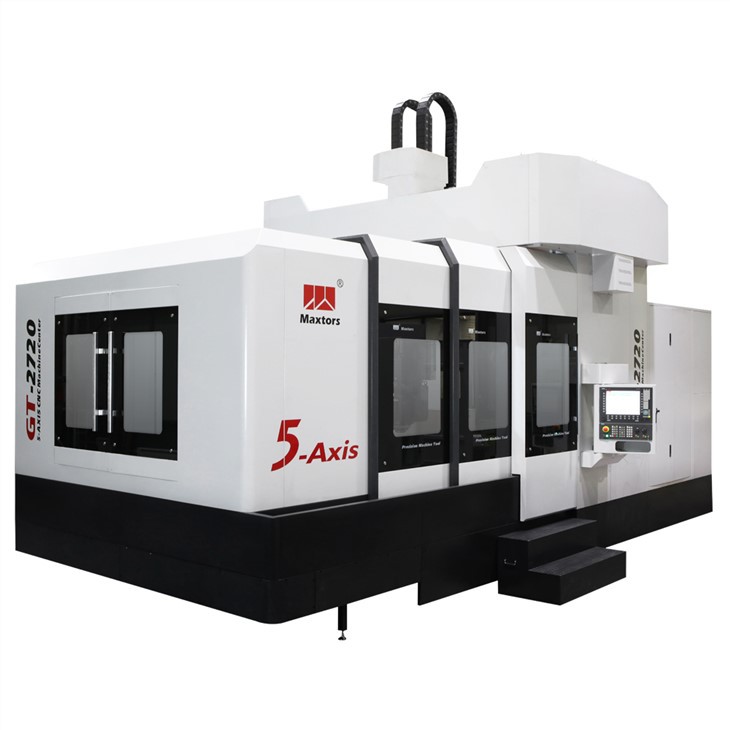

Maxtors vörumerki Stór stærð Tvöfaldur dálkur gerð Lóðrétt 5. ás CNC fræsunarvél GT-2720

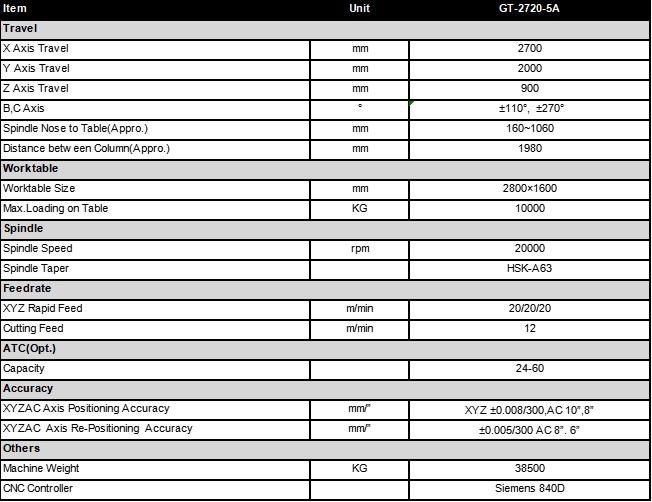

XYZ Axis Travel: 2700x2000x900mm

HSK A63 20000RPM háhraða snælda

B-ás halli: ±110 gráður

C-ás snúningur: ±270 gráður

Sjálfvirkur verkfæraskipti valfrjálst

SIEMENS 840D 5 ÁSA CNC stjórnandi

5. ás CNC fræsarvél með tvísnúnings AC höfuð

Þessi vél getur sett upp línulega vog á XYZ ás til að auka nákvæmni,

Verkfæranemi og vinnustykkisnedi valfrjáls

Kynning

◆Með því að hámarka notkun einingahönnunar getum við boðið upp á mismunandi getu og einstaka stillingar - X-ás ferð upp að

12.200 mm, Y-ás ferðast allt að 6000 mm og Z-ás ferðast allt að 2000 mm, þannig að ef þú hefur þessa eftirspurn velkominn skaltu láta okkur vita, við munum OEM Fyrir þig.

◆X og Y ásar eru búnir með gírskiptingu/kúluskrúfu grind og hnífa, með mikilli skilvirkni, mikilli nákvæmni og skjótum kraftmiklum viðbrögðum

5- Axis Machines:

1.1 Hvað er 5-Axis Machining?

5-ásvinnsla veitir óendanlega möguleika varðandi stærðir og lögun hluta sem þú getur unnið með á áhrifaríkan hátt. Hugtakið "5-ás" vísar til fjölda stefnu sem skurðarverkfærið getur færst í. Á vinnslustöð á 5-ás hreyfist skurðarverkfærið þvert á X, Y og Z línuásana ásamt snýst um A og C ásana til að nálgast vinnustykkið úr hvaða átt sem er, með öðrum orðum, þú getur unnið fimm hliðar hluta í einni uppsetningu.

1.2 Samtímis 5-ásvinnsla á móti 3 plús 2 vinnslu

Í samtímis 5-ásvinnslu, takast þrír línuásar vélarinnar (X, Y og Z) og tveir snúningsásar (A og C) allir saman á sama tíma til að framkvæma flókna vinnslu á hlutum. Með 3 plús 2, vélin framkvæmir 3-ásfræsingu með skurðarverkfærinu læst í hallaðri stöðu með því að nota tvo snúningsása sína. Ferlið, einnig þekkt sem 5-ásar staðsetningarvinnsla, byggir á fjórða og fimmta ásnum til að stilltu skurðarverkfærinu í fasta stöðu frekar en að vinna með það stöðugt meðan á vinnsluferlinu stendur.
